Entusiasta reaproveita Raspberry Pi e mini PC para montar homelab compacto

Um Raspberry Pi 5, um mini PC da HP e vários componentes que estavam sem uso foram suficientes para um usuário montar um homelab compacto, reunindo servidores, armazenamento e equipamentos de rede em um rack de apenas 10 polegadas.

O projeto foi compartilhado no Reddit pelo usuário Winter_Ordinary_5146. Segundo ele, a montagem começou de maneira bem mais simples: durante cerca de um ano, um Raspberry Pi foi usado para executar containers. Quando surgiu a necessidade de mais desempenho, entrou em cena um HP MP9, versão voltada ao varejo da linha de mini PCs corporativos da HP.

A partir daí, o projeto cresceu. A necessidade de instalar um switch levou à adoção de um rack compacto, no qual os diferentes equipamentos passaram a ficar concentrados.

Bilt with what iI had lying around, very pleased with the result!

by

u/Winter_Ordinary_5146 in

minilab

Raspberry Pi 5 divide tarefas com mini PC da HP

O Raspberry Pi 5 utilizado na montagem tem 8 GB de RAM e recebeu um HAT com PoE e suporte a M.2, além de um SSD NVMe de 256 GB. Um pequeno display I2C de 0,96 polegada conectado aos pinos GPIO mostra informações como utilização de CPU, memória e armazenamento, além dos containers que estão em execução.

Nem todos os containers permaneceram no Raspberry Pi depois da chegada do computador mais potente. O autor explica que transferiu parte deles para o mini PC e manteve os demais funcionando no Pi.

O HP MP9, por sua vez, possui um Core i5 de 8ª geração e 24 GB de memória DDR4. O usuário também cita unidades NVMe de 256 GB e 4 TB, além do armazenamento utilizado como NAS. Um detalhe curioso está justamente na conexão dos discos rígidos. São quatro HDDs utilizados com espelhamento de dados, segundo o relato. Um deles está conectado internamente ao mini PC, enquanto os outros três utilizam USB-C e alimentação externa.

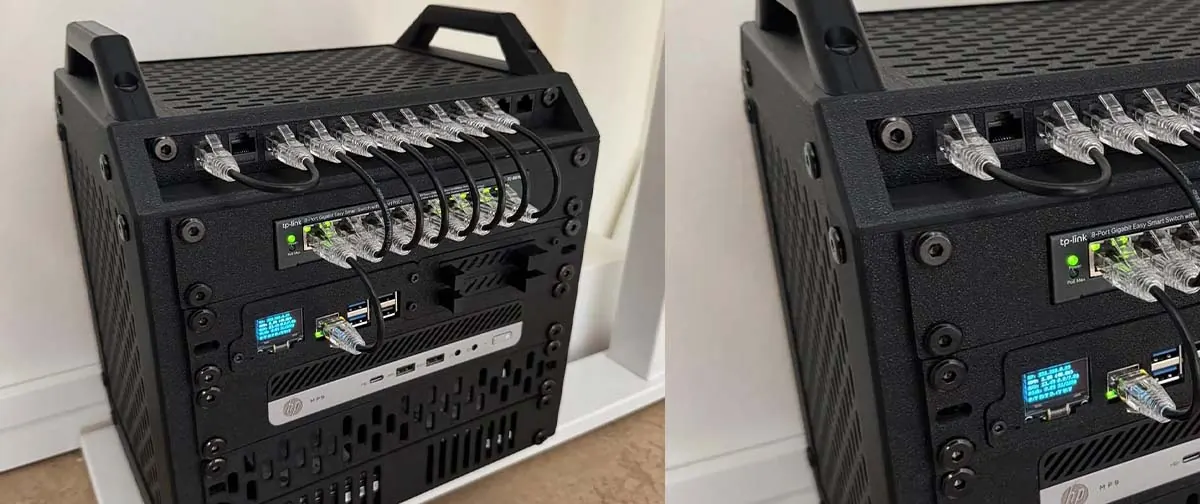

Rack de 10 polegadas concentra todo o homelab

Para organizar os equipamentos, o usuário utilizou um LabRax 5U, um rack compacto de 10 polegadas. A estrutura foi impressa em PETG e, segundo o autor, não apresentou deformações causadas pelo calor durante as primeiras semanas de uso.

Uma ventoinha de computador de 120 mm foi instalada na parte traseira para ajudar na circulação de ar.

Na frente, há ainda um patch panel conectado ao switch por pequenos cabos CAT6. Nesse caso, porém, o próprio usuário explica que o painel tem principalmente uma função estética e de organização: ele permite esconder os cabos que, de outra forma, ficariam saindo pela parte frontal do rack.

O resultado concentra Raspberry Pi, mini PC, armazenamento e infraestrutura de rede em uma estrutura pequena ao lado da mesa do usuário.

Segundo o autor, foram gastos aproximadamente US$ 50 adicionais na montagem. Esse valor não representa o custo total do homelab: o switch e os equipamentos que ele já possuía ficaram fora da conta. A proposta desde o início, segundo ele, era justamente aproveitar ao máximo o hardware que já tinha disponível.
